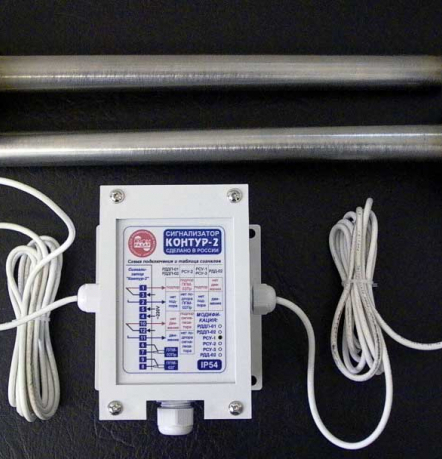

Сигнализатор уровня РСУ-500
Принцип действия датчиков основан на ослаблении амплитуды радиосигнала, проходящего сквозь слой контролируемого продукта. Приборы серии РСУ-500 питаются от сети переменного тока (~187-242 В, 49-51 Гц)
Сфера применения
Предназначены для контроля пороговых уровней сыпучих продуктов температурой до +1500OC в котлах, печах, сушильных камерах и бункерах с толщиной футерованных стен до 850 мм.

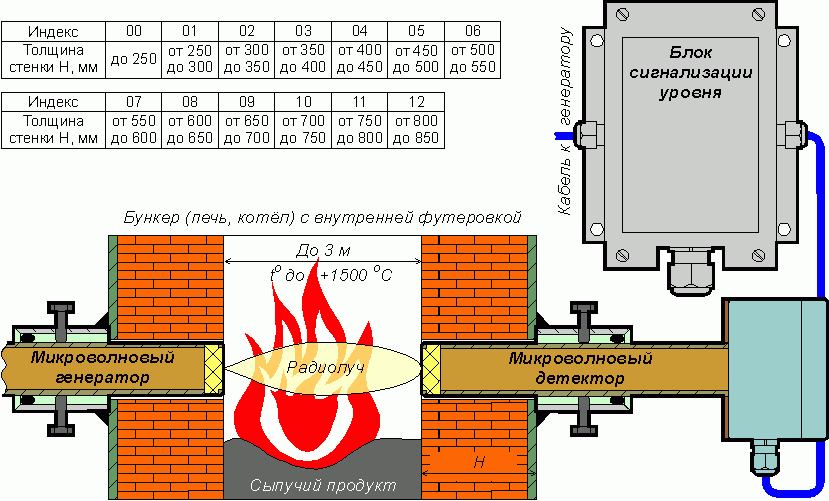

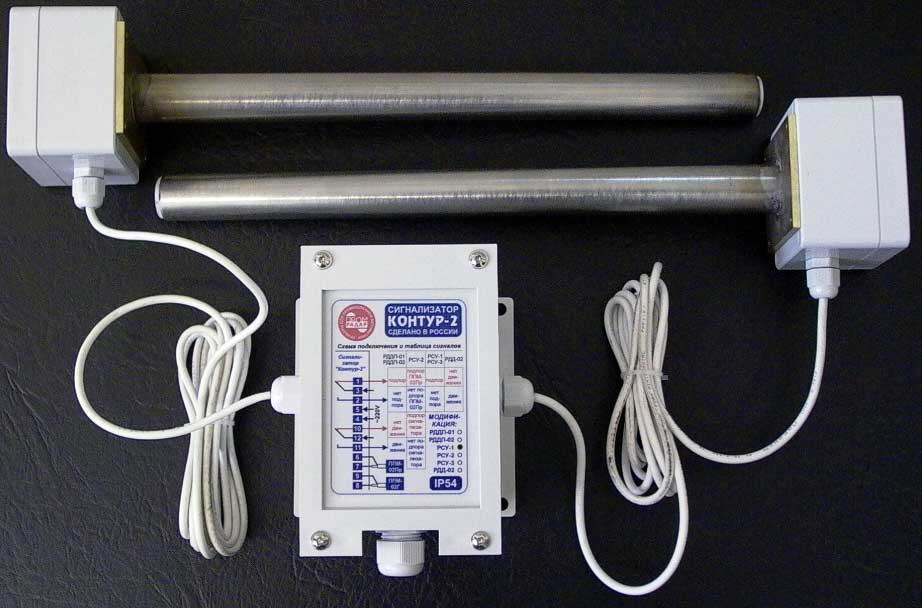

В комплект поставки входят микроволновые генератор и детектор. Они устанавливаются в соосные отверстия на противоположных стенках бункера. Генератор излучает в направлении детектора радиосигнал высокой частоты. который значительно сильнее затухает в слое сыпучего продукта, чем в воздушной среде или в открытом пламени. Когда трасса распространения радиолуча полностью перекрыта продуктом, амплитуда сигнала в детекторе падает ниже установленного порога и датчик срабатывает "на подпор".
Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика регулируется так, чтобы он не реагировал на слой пыли и продукт, "налипший" изнутри на стенки бункера. Максимальная толщина этого слоя может составлять десятки сантиметров – она зависит от влажности и плотности продукта, содержания в нем металлических примесей и т. д.
| Конструкция генераторного и детекторного модулей обеспечивает: |
|
| Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: задержка срабатывания регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри блока сигнализации уровня. Мощность микроволнового излучения не превышает 0,01 Вт. |
