Блок А-03 для управления очисткой воздушных фильтров

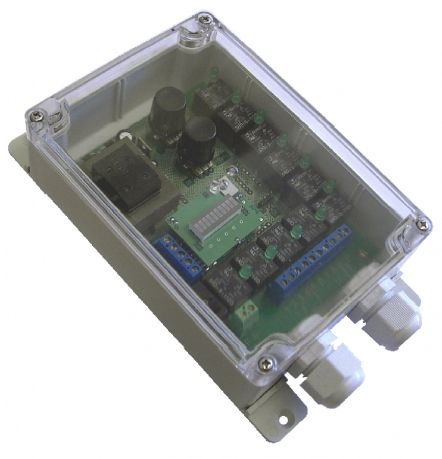

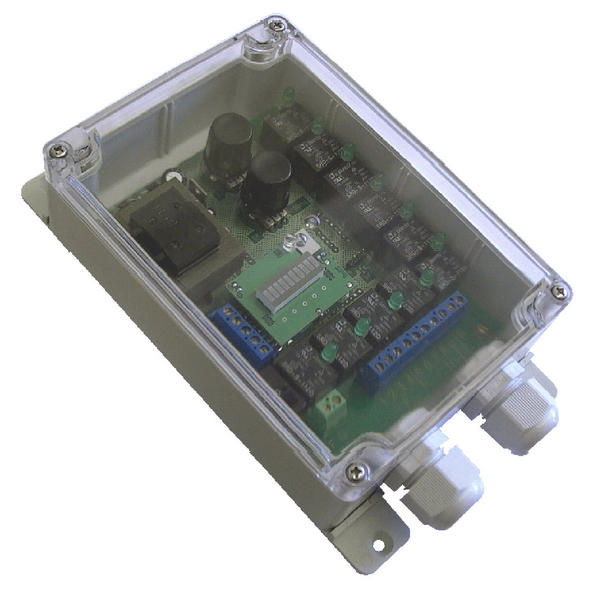

Блок А-03 для управления очисткой воздушных фильтров

Для фильтров, на которых установлено 8, 16 или 24 электропневмоклапана с сетевым рабочим напряжением. Схема подключения клапанов минимизирует количество соединительных проводов (6 проводов – для 8-ми клапанов, 8 проводов – для 16-ти, 10 проводов – для 24-х клапанов).

Сфера применения

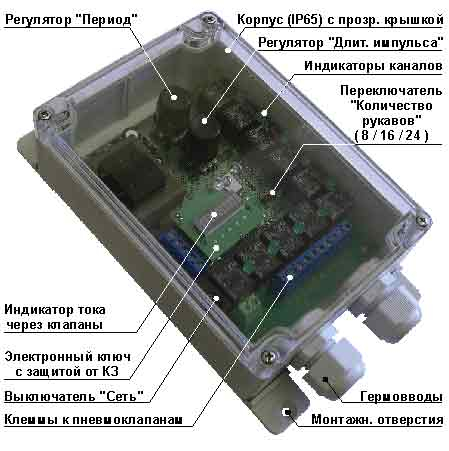

Блок А-03 предназначен для управления регенерацией (очисткой от пыли) воздушных фильтров, на которых установлено 8, 16 или 24 электропневмоклапана (ЭПК). Блок формирует регулируемые по длительности и периоду импульсы и распределяет их по ЭПК подачи сжатого воздуха для очистки от пыли фильтровальных элементов.

Схема подключения ЭПК минимизирует количество соединительных проводов: 8 ЭПК подключаются к блоку по 6-ти проводам, 16 ЭПК - по 8-ми проводам, а 24 ЭПК - по 10-ти проводам. Блок защищён от перегрузок по току и коротких замыканий в цепях нагрузки. Период повторения импульсов регулируется от 1 до 30 сек., а их длительность - от 50 до 150 мсек. Напряжение импульса - 220 В, 50 Гц. Блок обеспечивает индикацию тока через нагрузку, что позволяет выявить неисправные ЭПК. Диапазон рабочих температур - от ‑ 40 до + 40ОС. Габаритные размеры блока - не более 215х121х60 мм, масса - 0,75 кг.
