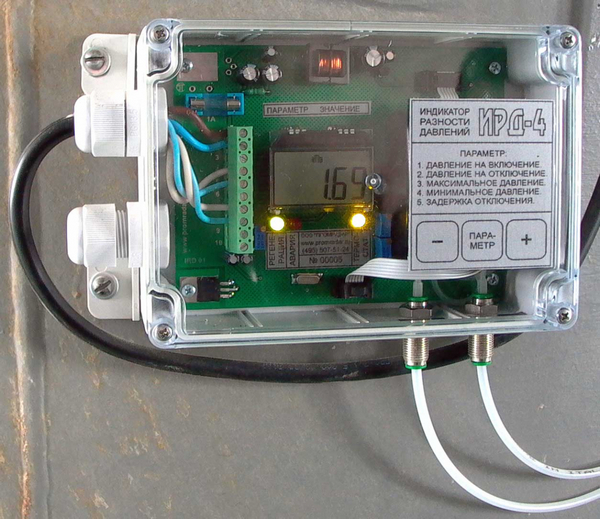

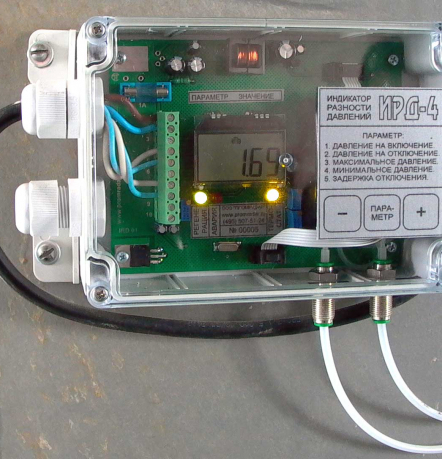

Индикатор дифференциального давления ИРД-4
Индикатор дифференциального давления ИРД-4

Контролирует загрязнённость фильтра по разности давлений на его входе и выходе. Выдаёт токовый сигнал диапазона 4-20 мА, пропорциональный перепаду давления. Автоматически включает и отключает очистку фильтровальных элементов, управляя блоками регенерации (А-01, А-02 и т. д.). Экономит сжатый воздух, сигнализирует об авариях фильтра.

Сфера применения

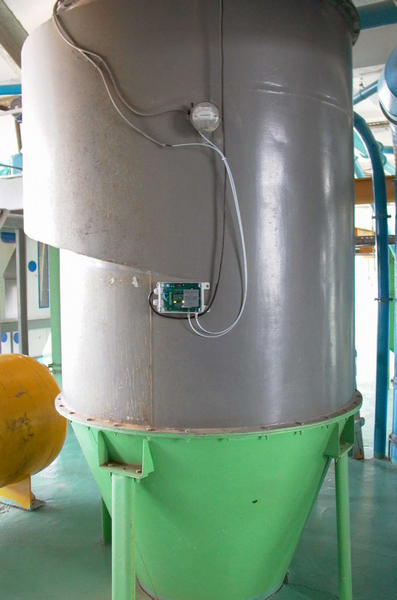

Прибор ИРД-4 применяется на промышленных рукавных и картриджных фильтрах, предназначенных для разделения пелывоздушных смесей.

Прибор обеспечивает:

  • контроль чистоты фильтра по разности давлений воздуха на его входе и выходе с выдачей электрического сигнала диапазона 4 – 20 мА, пропорционального перепаду давлений;
  • автоматический запуск очистки воздушного фильтра при достижении разностью давлений заранее заданного порогового значения;
  • автоматическую остановку очистки для экономии электроэнергии и сжатого воздуха. Отключение производится через установленное время задержки для равномерной очистки всех рукавов или картриджей воздушного фильтра;
  • сигнализацию об аварийных ситуациях и об эффективности очистки фильтра.

ИРД-4 работает совместно с любыми блоками продувки, которые через электропневмоклапаны или пневмораспределители подают сжатый воздух внутрь фильтровальных элементов. В комплект поставки входят присоединительные штуцера для установки на фильтр, а также отрезок пневмотрубки необходимой длины.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Контролируемый диапазон разности давлений на входе и выходе фильтра: от 0 до 4 кПа
Погрешность индикации и преобразования разности давлений в ток диапазона 4-20 мА: 1,5%
Выходной сигнал на управление очисткой воздушного фильтра: релейный (до 250 В, до 2 А)
Диапазон рабочих температур: от –20 до +40ОС
Степень защиты оболочки по ГОСТ 14254-96: IP65
Гарантийный срок эксплуатации: 3 года
