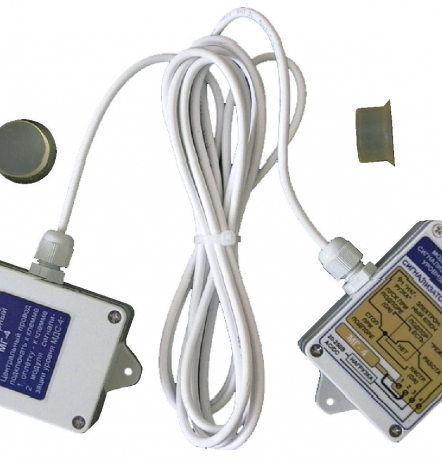

Сигнализатор уровня РСУ-4
Сигнализатор уровня РСУ-4

Работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до
250 В переменного или постоянного тока. Соединяется последовательно с нагрузкой (пускателем, клапаном и т.
д.), пропуская через себя ток до 400 мА. Защищён от короткого замыкания во внешней линии.

Сфера применения

РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т. д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки. Предназначен для контроля пороговых уровней сыпучего продукта в бункерах, используется как датчик
подпора в самотёках, нориях, сбросных коробах винтовых и цепных конвейеров и т.д.

Начальное состояние РСУ-4 («замкнут» или «разомкнут») задаётся встроенным переключателем. При
достижении продуктом места установки датчика его состояние меняется на противоположное.

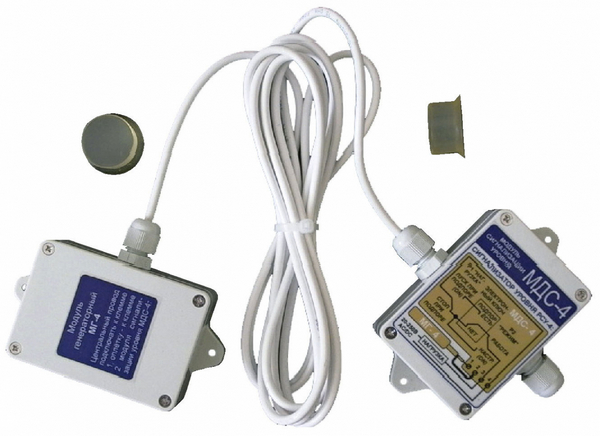

В комплект поставки входят: генераторный модуль МГ-4, модуль сигнализации уровня МДС-4, паспорт,
соединительный кабель, крепёжные элементы, а также износостойкие полиуретановые вставки, закрывающие
установочные отверстия (27мм) в противоположных стенках бункера (продуктопровода).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Ширина (диаметр) бункера (самотёка) от 0,1 до 1,5 м
Диапазон рабочих напряжений 20 - 250 В AC/DC
Тип выходного сигнала замкнут/ разомкнут
Падение напряжения в состоянии "замкнут" не более 3 В
Ток нагрузки в состоянии "замкнут" до 400 мА
Ток нагрузки в состоянии "разомкнут" не более 4 мА
Ток в цепи короткозамкнутой нагрузки не более 5 мА
Задержка срабатывания 3 сек.
Диапазон рабочих температур от -40 до +40OC
Мощность излучаемого радиосигнала не более 0,01 Вт
Исполнение модулей МГ-4 и МДС-4 IP54
