Блок А‑05Р4 - Модульная система А-05 для очистки воздушных фильтров
Блок А‑05Р4 - Модульная система А-05 для очистки воздушных фильтров

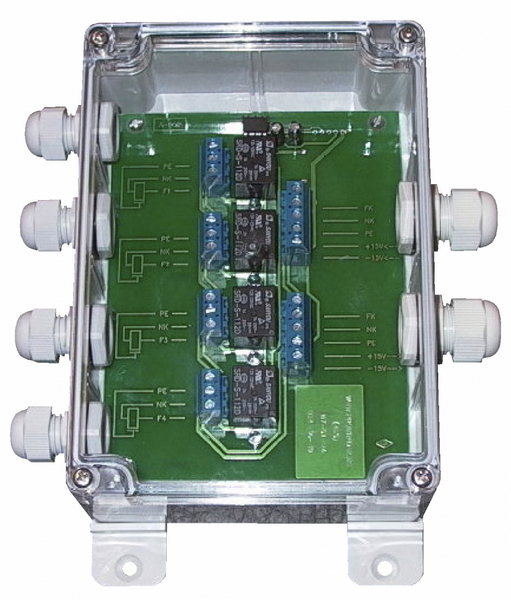

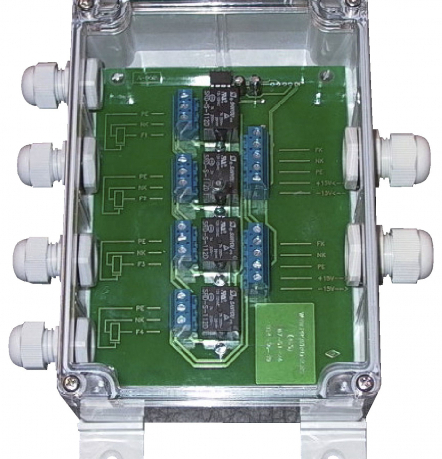

Может устанавливаться в непосредственной близости от электропневмоклапанов, например, под крышкой фильтра. Выдав импульсы встряхивания на 4 электропневмоклапана, подключает к линии связи следующий блок. Представляет собой "управляемую" распределительную клеммную коробку.

Сфера применения

Система А-05 предназначена для управления регенерацией (очисткой от пыли) рукавных и картриджных фильтров. Система формирует регулируемые по длительности и периоду импульсы поочерёдно на заданном количестве электропневмоклапанов (ЭПК), которые подают сжатый воздух внутрь фильтровальных элементов.

Система обеспечивает:

  • контроль запылённости фильтра по разности давлений воздуха на его входе и выходе (дифференциальному давлению);
  • автоматические пуск и остановку регенерации по пороговым значениям дифференциального давления;
  • управление внешней сигнализацией при отказах ЭПК и других внештатных ситуациях;
  • формирование токового сигнала диапазона 4 – 20 мА, пропорционального дифференциальному давлению.

В состав системы входят два типа электронных блоков – блок управления А-05К (1 шт.) и блоки коммутации А-05Р4 (от 1 до 24 шт.). Их количество зависит от числа ЭПК, установленных на фильтре. К каждому блоку А-05Р4 подключается от 1-го до 4-х ЭПК. Таким образом, система обеспечивает регенерацию фильтров с числом фильтровальных элементов от 1-го до 96-ти.
